콘크리트 습윤 양생(Curing)

1. 개요 (Introduction)

콘크리트는 시멘트, 물, 골재의 혼합물로 구성되며, 시간이 지남에 따라 단단하게 굳어지는 성질을 가집니다. 이때 콘크리트가 강도를 발현하는 과정은 물리적인 건조가 아니라 시멘트와 물이 결합하는 수화 반응(Hydration)에 의한 화학적 변화입니다. 타설 직후 물을 뿌려주는 '습윤 양생'은 이 수화 반응이 최적으로 일어날 수 있는 환경을 조성하여 균열을 방지하고 설계 강도를 확보하는 데 목적이 있습니다.

2. 수화 반응의 화학적 및 열역학적 원리

2.1 시멘트의 수화 메커니즘

시멘트의 주성분인 규산이칼슘($C_2S$)과 규산삼칼슘($C_3S$)은 물과 반응하여 수산화칼슘($Ca(OH)_2$)과 규산칼슘수화물($C-S-H$ gel)을 생성합니다. 콘크리트의 강도는 주로 이 $C-S-H$ gel의 생성량에 비례합니다.

주요 반응식은 다음과 같습니다:

$$2(3CaO \cdot SiO_2) + 6H_2O \rightarrow 3CaO \cdot 2SiO_2 \cdot 3H_2O + 3Ca(OH)_2$$

$$2(2CaO \cdot SiO_2) + 4H_2O \rightarrow 3CaO \cdot 2SiO_2 \cdot 3H_2O + Ca(OH)_2$$

2.2 수화열과 증발의 상관관계

수화 반응은 발열 반응입니다. 콘크리트 내부 온도가 상승하면 내부의 수분이 증발하게 되는데, 만약 외부에서 수분을 공급하지 않으면 수화 반응에 필요한 물이 부족해져 반응이 중단됩니다. 이를 '수화 정지' 현상이라고 하며, 이는 최종 강도의 치명적인 저하를 초래합니다.

3. 물을 뿌리는 공학적 이유 (Key Objectives)

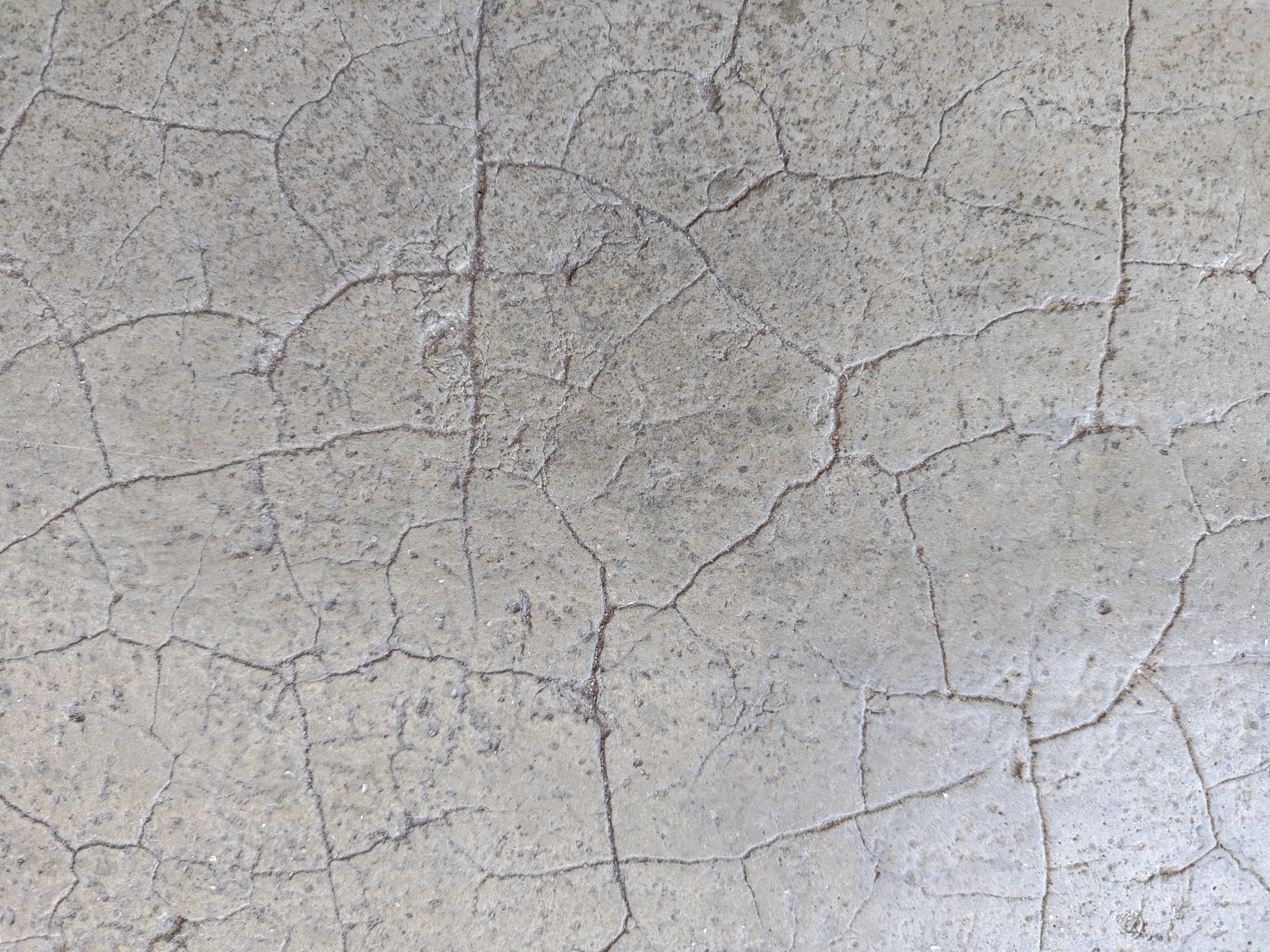

3.1 건조수축 균열(Drying Shrinkage) 방지

콘크리트 표면에서 수분이 급격히 증발하면 표면 체적이 감소하며 인장 응력이 발생합니다. 콘크리트는 압축에는 강하지만 인장에는 매우 취약하므로, 이 응력이 콘크리트의 초기 인장 강도를 넘어서면 소성 수축 균열이 발생합니다. 물을 뿌려 습윤 상태를 유지하면 표면의 증발을 억제하여 이러한 균열을 원천적으로 차단할 수 있습니다.

3.2 수밀성 및 내구성 향상

수화 반응이 충분히 진행되면 콘크리트 내부의 미세한 구멍(모세관 공극)이 $C-S-H$ 결정체로 채워지게 됩니다. 이는 콘크리트 구조를 치밀하게 만들어 외부의 유해 물질(염화물, 이산화탄소 등)이 침투하는 것을 막아 철근 부식을 방지하고 구조물의 수명을 연장시킵니다.

3.3 강도 발현의 극대화

콘크리트의 강도는 물-시멘트비($W/C$)와 양생 조건에 크게 의존합니다. 적절한 습윤 양생을 거친 콘크리트는 양생을 하지 않은 경우보다 약 1.5배에서 2배 이상의 압축 강도 차이를 보일 수 있습니다.

4. 양생 기간 및 방법의 이론적 근거

4.1 적산온도(Maturity) 개념

콘크리트의 강도 발현 정도를 추정하기 위해 적산온도 공식을 사용합니다. 이는 온도와 시간의 함수로 표현됩니다.

$$M = \sum (T + 10) \cdot \Delta t$$

• $M$: 적산온도 (°D·D or °C·h)
• $T$: 양생 온도 (°C)
• $\Delta t$: 시간 (day or hour)

적절한 수분 공급은 $T$의 급격한 변화를 제어하고 수화 반응 시간($\Delta t$)을 충분히 확보하게 하여 설계된 $M$값에 도달하게 합니다.

4.2 습윤 양생의 방법

• 살수 양생: 노출된 표면에 직접 물을 뿌리는 방법.
• 담수 양생: 물을 가두어 수중 양생과 유사한 효과를 내는 방법 (주로 슬래브).
• 습윤 덮개: 가마니나 부직포를 덮고 그 위에 물을 뿌려 수분을 지속적으로 유지하는 방법.

5. 결론 (Conclusion)

콘크리트 타설 후 물을 뿌리는 작업은 단순한 보조 공정이 아니라, 화학 반응을 완결시키고 구조적 결함을 방지하는 핵심 공정입니다. 충분한 습윤 양생이 이루어지지 않은 콘크리트는 내부가 푸석푸석해지고 균열이 발생하여 구조적 안정성을 보장할 수 없습니다. 따라서 고품질의 구조물을 축조하기 위해서는 기온, 습도, 풍속 등 환경 요인을 고려한 철저한 습윤 양생 계획이 수립되어야 합니다.

참고) 시멘트 화학 약어(CCN)를 통한 재정리

실무 및 학계에서는 복잡한 산화물 표기를 줄이기 위해 다음과 같은 약어를 사용합니다.

• $C = CaO$, $S = SiO_2$, $H = H_2O$, $CH = Ca(OH)_2$

이를 적용하면 위 반응식은 다음과 같이 매우 간결해집니다.

1. $2C_3S + 6H \rightarrow C_3S_2H_3 + 3CH$
2. $2C_2S + 4H \rightarrow C_3S_2H_3 + CH$
