ZSC31014 Sensor Signal Conditioner IC STM32L432KC에서 I2C통신으로 EEPROM 데이터 읽기와 쓰기 코드 구현

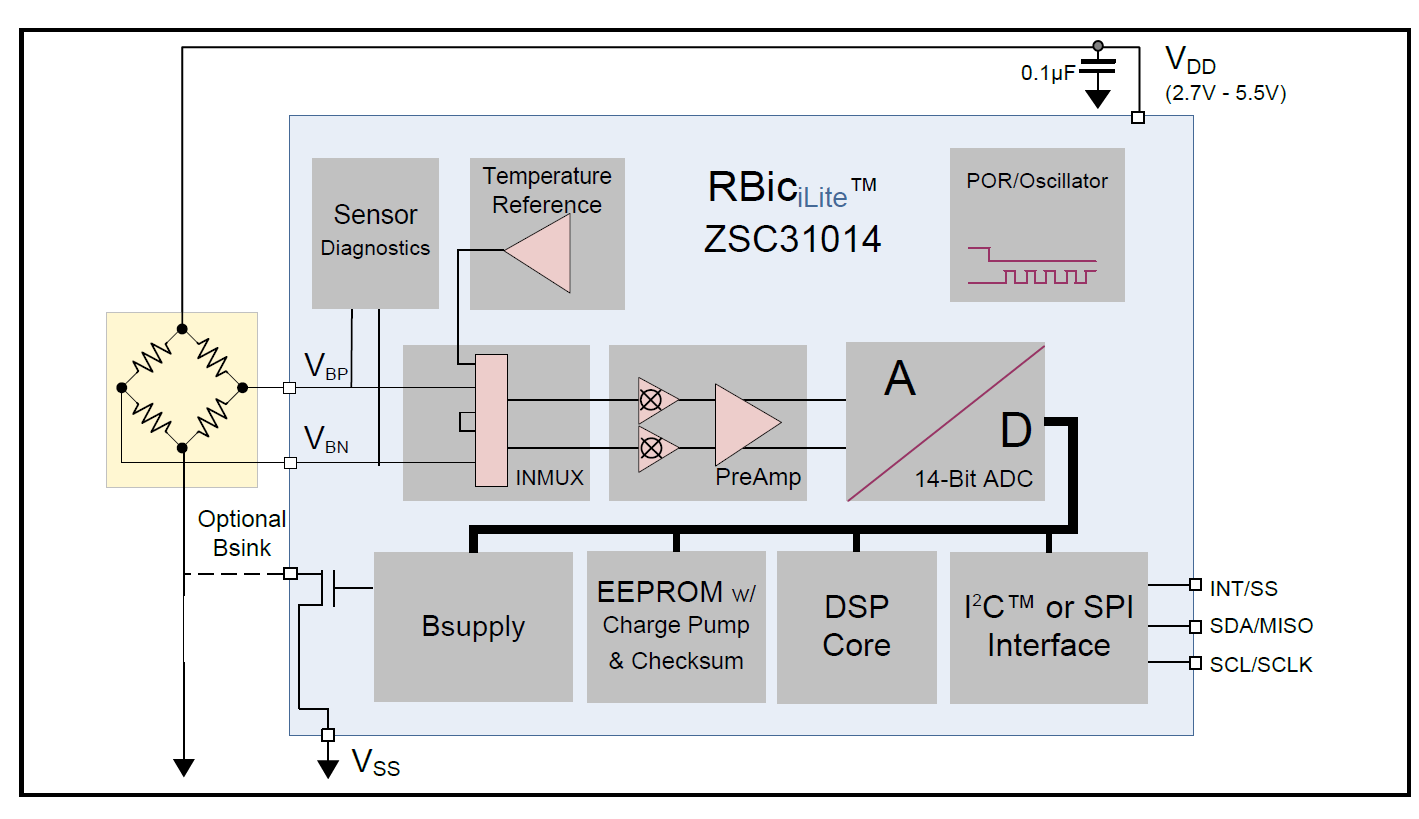

아래는 STM32L432KC 마이크로컨트롤러에서 ZSC31014의 EEPROM 데이터를 I²C 인터페이스를 통해 전체 읽기/쓰기 및 특정 번지 읽기/쓰기를 수행하는 C 코드를 제공합니다. 코드 작성은 STM32 HAL 라이브러리를 기반으로 하며, ZSC31014 데이터시트(REN_ZSC31014_DST_20160120_1.pdf, 페이지 33~37, 38~43)를 참조하여 구현했습니다.

가정 및 설정

MCU: STM32L432KC, HAL 라이브러리 사용.
I²C 설정:
- ZSC31014 기본 슬레이브 주소: 0x28 (EEPROM 워드 02HEX, 비트 [9:3], 왼쪽 시프트 후 WRITE 비트 포함).
- I²C 클럭 속도: 100kHz (ZSC31014는 100kHz 또는 400kHz 지원, 페이지 20).
EEPROM 워드: 00HEX ~ 13HEX (총 20개 워드, 16비트, 페이지 38~43, Table 3.7).
명령:
- Command Mode 진입: Start_CM (A0HEX, 페이지 37).
- EEPROM 읽기: 00HEX ~ 13HEX (페이지 37, Table 3.6).
- EEPROM 쓰기: 40HEX ~ 53HEX.
- Normal Operation Mode 복귀: Start_NOM (80HEX).
주의사항:
- T_Config (워드 10HEX), Osc_Trim (워드 11HEX)은 공장 설정 유지 권장(페이지 41).
- 쓰기 후 Start_NOM으로 서명 업데이트 필수(페이지 37).
- 전원 켜짐 후 6ms 이내 Start_CM 실행(페이지 37).
- STM32L432KC의 I²C HAL 함수(HAL_I2C_Master_Transmit, HAL_I2C_Master_Receive) 사용.

코드

#include "stm32l4xx_hal.h"
#include <string.h>
#include <stdio.h>

// I2C 핸들러: STM32CubeMX에서 설정된 I2C1 사용 가정
extern I2C_HandleTypeDef hi2c1;

// ZSC31014 I2C 슬레이브 주소: 7비트 주소 0x28, 왼쪽 시프트로 8비트 변환 (데이터시트 페이지 20)
#define ZSC31014_I2C_ADDR (0x28 << 1)

// 명령 코드: 데이터시트 페이지 37, Table 3.6
#define CMD_START_CM  0xA0 // Command Mode 진입
#define CMD_START_NOM 0x80 // Normal Operation Mode 복귀
#define CMD_EEPROM_READ_BASE  0x00 // EEPROM 읽기 명령 베이스 (0x00 ~ 0x13)
#define CMD_EEPROM_WRITE_BASE 0x40 // EEPROM 쓰기 명령 베이스 (0x40 ~ 0x53)

// 타임아웃: 100ms (I2C 통신 안정성, 데이터시트 페이지 21 Table 2.7)
#define I2C_TIMEOUT 100

// GPIO for VDD control: 가정 - GPIOA Pin 0, HIGH=ON, LOW=OFF
#define ZSC_VDD_GPIO_PORT GPIOA
#define ZSC_VDD_GPIO_PIN GPIO_PIN_0

// 함수 프로토타입
HAL_StatusTypeDef zsc31014_power_cycle(void);  // 전원 사이클링
HAL_StatusTypeDef zsc31014_start_cm(void);     // Command Mode 진입
HAL_StatusTypeDef zsc31014_start_nom(void);    // Normal Operation Mode 복귀
HAL_StatusTypeDef zsc31014_read_eeprom(uint8_t word_addr, uint16_t *data);  // 단일 EEPROM 워드 읽기
HAL_StatusTypeDef zsc31014_write_eeprom(uint8_t word_addr, uint16_t data);  // 단일 EEPROM 워드 쓰기
HAL_StatusTypeDef zsc31014_read_all_eeprom(uint16_t *data_array);  // 전체 EEPROM 읽기
HAL_StatusTypeDef zsc31014_write_all_eeprom(uint16_t *data_array); // 전체 EEPROM 쓰기

/**
 * @brief ZSC31014 VDD 전원 OFF/ON (리셋 용도)
 *        데이터시트 페이지 23 (2.3.6 POR): IC 락업 방지를 위해 전원 사이클링
 * @retval HAL_OK 성공
 */
HAL_StatusTypeDef zsc31014_power_cycle(void) {
    // VDD OFF: GPIO를 LOW로 설정 (외부 스위치 OFF)
    HAL_GPIO_WritePin(ZSC_VDD_GPIO_PORT, ZSC_VDD_GPIO_PIN, GPIO_PIN_RESET);
    HAL_Delay(10);  // 최소 10ms OFF 유지 (POR 안정화, 데이터시트 페이지 7 Table 1.3)

    // VDD ON: GPIO를 HIGH로 설정 (외부 스위치 ON)
    HAL_GPIO_WritePin(ZSC_VDD_GPIO_PORT, ZSC_VDD_GPIO_PIN, GPIO_PIN_SET);
    HAL_Delay(10);  // ON 후 안정화 대기 (데이터시트 페이지 28 Figure 3.2: Power-Up ~3ms)

    printf("ZSC31014 전원 사이클링 완료\n");
    return HAL_OK;
}

/**
 * @brief Command Mode 진입 (전원 사이클링 후)
 *        데이터시트 페이지 37: Start_CM (0xA0) + don't care 데이터 2바이트
 * @retval HAL_OK 성공, 그 외 에러
 */
HAL_StatusTypeDef zsc31014_start_cm(void) {
    HAL_StatusTypeDef status;

    // 전원 사이클링: IC 상태 클리어 (데이터시트 페이지 26 3.1)
    status = zsc31014_power_cycle();
    if (status != HAL_OK) {
        printf("전원 사이클링 실패\n");
        return status;
    }

    // Start_CM 명령 + don't care 데이터 (0x0000)
    uint8_t tx_data[3] = {CMD_START_CM, 0x00, 0x00};
    status = HAL_I2C_Master_Transmit(&hi2c1, ZSC31014_I2C_ADDR, tx_data, 3, I2C_TIMEOUT);
    if (status != HAL_OK) {
        printf("Start_CM 실패: %d\n", status);
        return status;
    }

    HAL_Delay(1);  // 명령 완료 대기: 데이터시트 페이지 37 (10us)
    return HAL_OK;
}

/**
 * @brief Normal Operation Mode 복귀 및 EEPROM 서명 업데이트
 *        데이터시트 페이지 37: Start_NOM (0x80) + don't care 데이터 2바이트
 * @retval HAL_OK 성공, 그 외 에러
 */
HAL_StatusTypeDef zsc31014_start_nom(void) {
    uint8_t tx_data[3] = {CMD_START_NOM, 0x00, 0x00};
    HAL_StatusTypeDef status;

    status = HAL_I2C_Master_Transmit(&hi2c1, ZSC31014_I2C_ADDR, tx_data, 3, I2C_TIMEOUT);
    if (status != HAL_OK) {
        printf("Start_NOM 실패: %d\n", status);
        return status;
    }

    HAL_Delay(15);  // 서명 업데이트 포함 최대 15ms 대기 (데이터시트 페이지 37)
    return HAL_OK;
}

/**
 * @brief 특정 EEPROM 워드 읽기 (Command Mode에서 호출 가정)
 *        데이터시트 페이지 37: 읽기 명령 (0x00 + word_addr) + 데이터 수신 (0x5A + 16비트)
 * @param word_addr 워드 주소 (0x00 ~ 0x13)
 * @param data 읽은 16비트 데이터 저장 포인터
 * @retval HAL_OK 성공, 그 외 에러
 */
HAL_StatusTypeDef zsc31014_read_eeprom(uint8_t word_addr, uint16_t *data) {
    if (word_addr > 0x13) {
        printf("잘못된 워드 주소: 0x%02X\n", word_addr);
        return HAL_ERROR;
    }

    uint8_t tx_data[3] = {CMD_EEPROM_READ_BASE + word_addr, 0x00, 0x00};
    uint8_t rx_data[3];
    HAL_StatusTypeDef status;

    // 읽기 명령 전송
    status = HAL_I2C_Master_Transmit(&hi2c1, ZSC31014_I2C_ADDR, tx_data, 3, I2C_TIMEOUT);
    if (status != HAL_OK) {
        printf("EEPROM 읽기 명령 전송 실패 (워드 0x%02X): %d\n", word_addr, status);
        return status;
    }

    // 데이터 수신 (0x5A + 16비트 데이터)
    status = HAL_I2C_Master_Receive(&hi2c1, ZSC31014_I2C_ADDR, rx_data, 3, I2C_TIMEOUT);
    if (status != HAL_OK) {
        printf("EEPROM 데이터 수신 실패 (워드 0x%02X): %d\n", word_addr, status);
        return status;
    }

    // 첫 바이트 확인: 0x5A (데이터시트 페이지 37)
    if (rx_data[0] != 0x5A) {
        printf("EEPROM 읽기 응답 오류 (워드 0x%02X): 0x%02X\n", word_addr, rx_data[0]);
        return HAL_ERROR;
    }

    // 16비트 데이터 조합
    *data = (rx_data[1] << 8) | rx_data[2];
    printf("워드 0x%02X: 0x%04X\n", word_addr, *data);
    return HAL_OK;
}

/**
 * @brief 특정 EEPROM 워드 쓰기 (Command Mode에서 호출 가정)
 *        데이터시트 페이지 37: 쓰기 명령 (0x40 + word_addr) + 16비트 데이터
 * @param word_addr 워드 주소 (0x00 ~ 0x13)
 * @param data 쓸 16비트 데이터
 * @retval HAL_OK 성공, 그 외 에러
 */
HAL_StatusTypeDef zsc31014_write_eeprom(uint8_t word_addr, uint16_t data) {
    if (word_addr > 0x13) {
        printf("잘못된 워드 주소: 0x%02X\n", word_addr);
        return HAL_ERROR;
    }

    // T_Config(0x10), Osc_Trim(0x11) 쓰기 금지: 데이터시트 페이지 38
    if (word_addr == 0x10 || word_addr == 0x11) {
        printf("오류: 워드 0x%02X는 공장 설정으로 쓰기 금지\n", word_addr);
        return HAL_ERROR;
    }

    uint8_t tx_data[3] = {
        CMD_EEPROM_WRITE_BASE + word_addr,
        (data >> 8) & 0xFF,
        data & 0xFF
    };
    HAL_StatusTypeDef status;

    status = HAL_I2C_Master_Transmit(&hi2c1, ZSC31014_I2C_ADDR, tx_data, 3, I2C_TIMEOUT);
    if (status != HAL_OK) {
        printf("EEPROM 쓰기 실패 (워드 0x%02X): %d\n", word_addr, status);
        return status;
    }

    HAL_Delay(10);  // 쓰기 완료 대기 (데이터시트 페이지 37)
    printf("워드 0x%02X에 0x%04X 쓰기 완료\n", word_addr, data);
    return HAL_OK;
}

/**
 * @brief 전체 EEPROM 읽기 (0x00 ~ 0x13)
 *        Command Mode에서 모든 워드 읽기, 중복 Mode 진입 방지
 * @param data_array 20개 워드(16비트) 저장 배열
 * @retval HAL_OK 성공, 그 외 에러
 */
HAL_StatusTypeDef zsc31014_read_all_eeprom(uint16_t *data_array) {
    HAL_StatusTypeDef status;

    // Command Mode 진입: 루프 밖에서 한 번만 호출
    status = zsc31014_start_cm();
    if (status != HAL_OK) {
        printf("Command Mode 진입 실패\n");
        return status;
    }

    // 워드 0x00 ~ 0x13 읽기
    for (uint8_t word_addr = 0x00; word_addr <= 0x13; word_addr++) {
        status = zsc31014_read_eeprom(word_addr, &data_array[word_addr]);
        if (status != HAL_OK) {
            zsc31014_start_nom();  // 에러 시 NOM 복귀
            return status;
        }
    }

    // Normal Operation Mode 복귀
    status = zsc31014_start_nom();
    if (status != HAL_OK) {
        printf("Normal Operation Mode 복귀 실패\n");
        return status;
    }

    printf("EEPROM 전체 읽기 완료\n");
    return HAL_OK;
}

/**
 * @brief 전체 EEPROM 쓰기 (0x00 ~ 0x13)
 *        Command Mode에서 모든 워드 쓰기, 중복 Mode 진입 방지
 * @param data_array 쓸 20개 워드(16비트) 데이터 배열
 * @retval HAL_OK 성공, 그 외 에러
 */
HAL_StatusTypeDef zsc31014_write_all_eeprom(uint16_t *data_array) {
    HAL_StatusTypeDef status;

    // Command Mode 진입: 루프 밖에서 한 번만 호출
    status = zsc31014_start_cm();
    if (status != HAL_OK) {
        printf("Command Mode 진입 실패\n");
        return status;
    }

    // 워드 0x00 ~ 0x13 쓰기
    for (uint8_t word_addr = 0x00; word_addr <= 0x13; word_addr++) {
        status = zsc31014_write_eeprom(word_addr, data_array[word_addr]);
        if (status != HAL_OK) {
            zsc31014_start_nom();  // 에러 시 NOM 복귀
            return status;
        }
    }

    // Normal Operation Mode 복귀
    status = zsc31014_start_nom();
    if (status != HAL_OK) {
        printf("Normal Operation Mode 복귀 실패\n");
        return status;
    }

    printf("EEPROM 전체 쓰기 완료\n");
    return HAL_OK;
}

/**
 * @brief 메인 함수 예시 (사용 예시)
 */
void zsc31014_example(void) {
    HAL_StatusTypeDef status;
    uint16_t eeprom_data[20];  // 0x00 ~ 0x13 워드 저장 배열

    // 초기 전원 사이클링
    status = zsc31014_power_cycle();
    if (status != HAL_OK) {
        printf("초기 전원 사이클링 실패\n");
        return;
    }

    // 전체 EEPROM 읽기
    printf("EEPROM 전체 읽기 시작\n");
    status = zsc31014_read_all_eeprom(eeprom_data);
    if (status != HAL_OK) {
        printf("EEPROM 전체 읽기 실패\n");
        return;
    }

    // 특정 워드 읽기 (예: 워드 0x01)
    uint16_t single_data;
    printf("워드 0x01 읽기 시작\n");
    status = zsc31014_start_cm();
    if (status == HAL_OK) {
        status = zsc31014_read_eeprom(0x01, &single_data);
        zsc31014_start_nom();
        if (status == HAL_OK) {
            printf("워드 0x01: 0x%04X\n", single_data);
        } else {
            printf("워드 0x01 읽기 실패\n");
        }
    }

    // 특정 워드 쓰기 (예: 워드 0x01에 0x0000 쓰기)
    printf("워드 0x01에 0x0000 쓰기 시작\n");
    status = zsc31014_start_cm();
    if (status == HAL_OK) {
        status = zsc31014_write_eeprom(0x01, 0x0000);
        zsc31014_start_nom();
        if (status == HAL_OK) {
            printf("워드 0x01 쓰기 완료\n");
        } else {
            printf("워드 0x01 쓰기 실패\n");
        }
    }

    // 전체 EEPROM 쓰기 (샘플 데이터)
    uint16_t sample_data[20];
    memset(sample_data, 0, sizeof(sample_data));  // 0으로 초기화
    sample_data[0x01] = 0x0004;  // I2C, 1MHz, 11비트 온도, Update_Rate=25ms (페이지 38 Table 3.7)
    sample_data[0x02] = 0x0280;  // 슬레이브 주소 0x28
    sample_data[0x0F] = 0x0A80;  // PreAmp_Gain=6, A2D_Offset=-1/2 ~ 1/2 (페이지 16 Table 2.4)
    printf("EEPROM 전체 쓰기 시작\n");
    status = zsc31014_write_all_eeprom(sample_data);
    if (status == HAL_OK) {
        printf("EEPROM 전체 쓰기 완료\n");
    } else {
        printf("EEPROM 전체 쓰기 실패\n");
    }
}

코드 설명

I²C 설정:
- ZSC31014_I2C_ADDR는 7비트 주소 0x28을 왼쪽으로 1비트 시프트하여 HAL 라이브러리 형식에 맞춤.
- STM32CubeMX에서 I²C1을 100kHz로 설정했다고 가정.
- hi2c1은 STM32CubeMX에서 생성된 I²C 핸들러.
함수:
- zsc31014_start_cm(): Command Mode 진입 (A0HEX), POR 후 6ms 이내 호출 필요.
- zsc31014_start_nom(): Normal Operation Mode 복귀 및 서명 업데이트 (80HEX).
- zsc31014_read_eeprom(): 특정 워드(0x00 ~ 0x13) 읽기, 명령 코드 00HEX ~ 13HEX.
- zsc31014_write_eeprom(): 특정 워드 쓰기, 명령 코드 40HEX ~ 53HEX.
- zsc31014_read_all_eeprom(): 전체 워드(0x00 ~ 0x13) 읽기, 결과를 배열에 저장.
- zsc31014_write_all_eeprom(): 전체 워드에 데이터 쓰기, 공장 설정 워드(0x10, 0x11)에 대한 경고 포함.
- zsc31014_example(): 사용 예시로 전체 읽기/쓰기, 특정 워드 읽기/쓰기 포함.
타이밍:
- Start_CM: 10μs 대기.
- Start_NOM: 최대 15ms 대기 (서명 업데이트 포함).
- EEPROM 읽기: 100μs 대기.
- EEPROM 쓰기: 10ms 대기 (페이지 37, Table 3.6).
- HAL_Delay를 사용하여 충분한 대기 시간 확보.
에러 처리:
- 각 함수는 HAL 상태를 반환하며, 에러 시 콘솔에 메시지 출력 (디버깅용 printf 가정).
- 잘못된 워드 주소(0x13 초과) 또는 공장 설정 워드(0x10, 0x11) 쓰기 시 경고.
사용 예시:
- zsc31014_example()는 전체 EEPROM 읽기, 특정 워드(0x01) 읽기/쓰기, 전체 쓰기를 테스트.
- 샘플 데이터는 워드 0x01 (예: I²C, 1MHz, 8비트 온도)과 0x02 (슬레이브 주소 0x28)만 설정, 나머지는 0으로 초기화.

사용 방법

STM32CubeMX 설정:
- I²C1 활성화, 속도 100kHz, 주소 7비트 모드.
- GPIO 설정: SCL (예: PB6), SDA (예: PB7), 풀업 저항(1kΩ~10kΩ, 데이터시트 페이지 6).
- UART 디버깅용 설정(printf 출력용, 선택 사항).
코드 통합:
- 위 코드를 STM32 프로젝트의 main.c 또는 별도의 소스 파일에 추가.
- hi2c1 핸들러가 STM32CubeMX에서 초기화되었다고 가정.
- main()에서 zsc31014_example() 호출.
하드웨어 연결:
- ZSC31014의 VDD: 2.7V~5.5V (예: 3.3V, STM32L432KC와 동일).
- VSS: GND.
- SCL: PB6, SDA: PB7 (STM32 I²C1 핀).
- VDD와 GND 사이에 100nF~470nF 커패시터 연결(페이지 6).
- I²C 라인에 1kΩ 풀업 저항 연결.
빌드 및 테스트:
- STM32CubeIDE에서 빌드 및 플래시.
- 시리얼 터미널(예: PuTTY)로 디버그 출력 확인.
- zsc31014_example() 호출로 EEPROM 읽기/쓰기 테스트.

주의사항

POR 후 6ms: Start_CM은 전원 켜짐 후 6ms 이내 실행(페이지 37).
공장 설정 워드: T_Config(0x10), Osc_Trim(0x11)은 변경 시 온도 정확도(±2.5K) 손실 가능(페이지 41).
EEPROM 서명: 쓰기 후 Start_NOM 호출 필수,진단 오류(S[1:0] = 11, 페이지 24).
I²C 주소: 워드 02HEX 비트 [12:10]이 011이면 주소 고정(페이지 40).
디버깅: HAL 에러 코드와 ZSC31014 상태를 확인하여 문제 진단.
샘플 데이터: 전체 쓰기 시 sample_data 배열은 응용에 맞게 수정 필요(예: Gain_B, Offset_B 등).

저작자표시 (새창열림)

'아날로그회로(Analog Circuit) > ADC관련' 카테고리의 다른 글

ZSSC3241 Sensor Signal Conditioner IC를 STM32 I2C로 제어하는 코드 가이드 (0)	2025.08.10
ZSSC3241 Sensor Signal Conditioner IC 보정 계수 계산 가이드 (0)	2025.08.09
ZSSC3241 Sensor Signal Conditioner IC Calibration Math(보정식) 상세 분석 (0)	2025.08.09
ZSC31014 Sensor Signal Conditioner IC STM32L432KC에서 I2C통신으로 센서 데이터 읽기 구현 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC I2C 인터페이스로 센서 데이터 읽기 절차 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC I2C 인터페이스로 EEPROM 읽기 또는 쓰기 절차 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC의 Command Set 및 I2C로 EEPROM 및 센서 데이타 읽기 절차 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC 사양 정리 (1)	2025.08.02

회로 설계자의 노트

ZSC31014 Sensor Signal Conditioner IC STM32L432KC에서 I2C통신으로 EEPROM 데이터 읽기와 쓰기 코드 구현

가정 및 설정

코드

코드 설명

사용 방법

주의사항

'아날로그회로(Analog Circuit) > ADC관련' 카테고리의 다른 글

티스토리툴바

ZSC31014 Sensor Signal Conditioner IC STM32L432KC에서 I2C통신으로 EEPROM 데이터 읽기와 쓰기 코드 구현

가정 및 설정

코드

코드 설명

사용 방법

주의사항

'아날로그회로(Analog Circuit) > ADC관련' 카테고리의 다른 글

관련글

티스토리툴바
