ZSC31014 Sensor Signal Conditioner IC 아두이노 라이브러리 구현

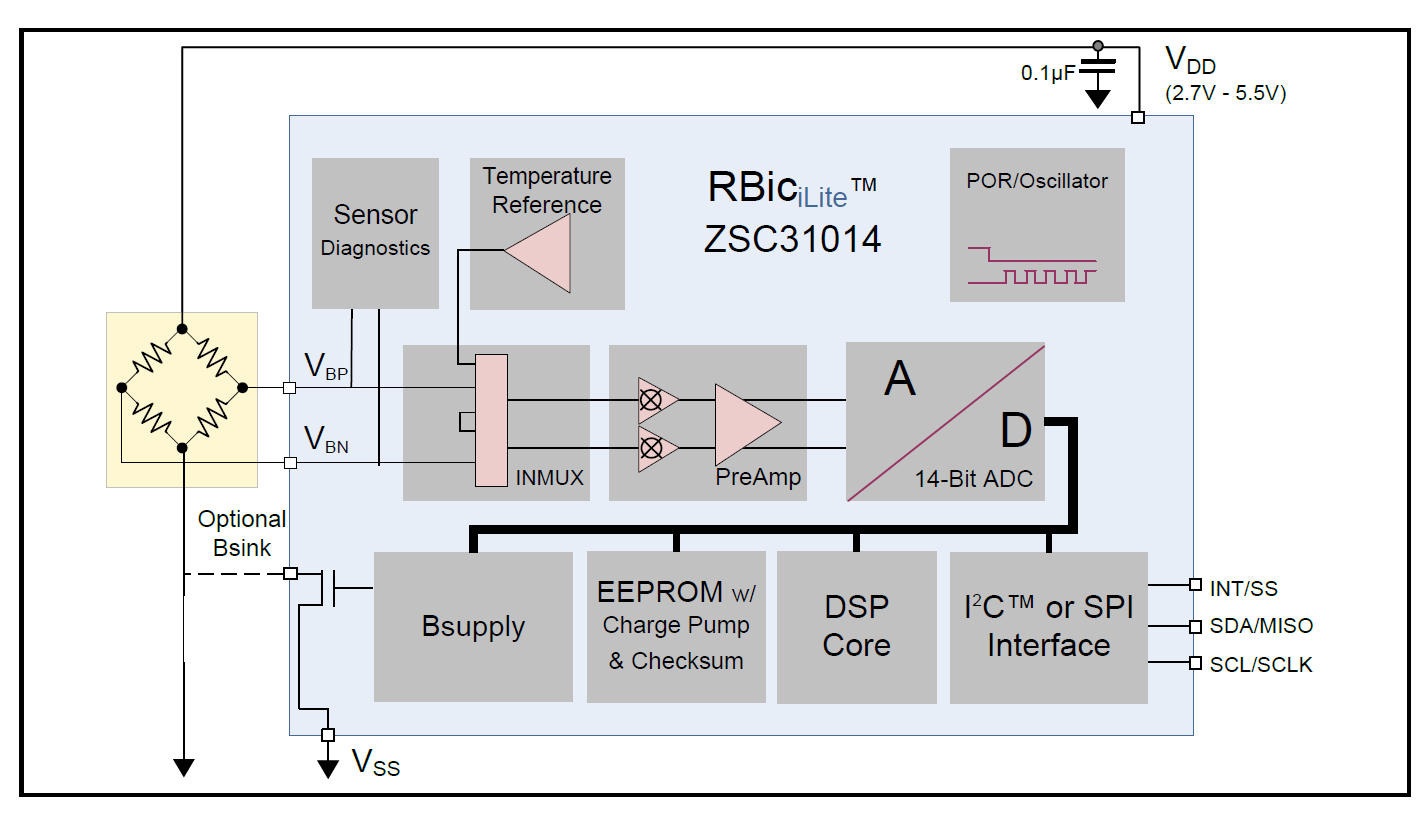

ZSC31014는 Renesas Electronics의 고정밀 센서 신호 컨디셔너로, 차동/하프 브리지 센서의 신호를 증폭하고 디지털로 변환합니다 . 이 글에서는 Arduino를 사용하여 ZSC31014의 EEPROM 데이터를 읽고 쓰며, Normal Operation Mode에서 센서(브리지) 데이터와 온도 데이터를 I²C로 읽는 방법을 설명합니다. 코드와 설정은 ZSC31014 데이터시(REN_ZSC31014_DST_20160120_1.pdf)를 기반으로 합니다 .

하드웨어 설정

필요 부품

Arduino 보드 (Uno, Nano 등, 3.3V 권장)
ZSC31014 센서 모듈
차동/하프 브리지 센서 (예: 압력 센서)
100nF~470nF 커패시터 (VDD-GND 간)
1kΩ~10kΩ 풀업 저항 (I²C 라인)

연결

ZSC31014 VDD: Arduino 3.3V (또는 5V, 2.7V~5.5V 지원)
VSS: GND
SCL: Arduino A5
SDA: Arduino A4
VBP/VBN: 차동 센서 연결
커패시터: VDD-GND 간 100nF~470nF
풀업 저항: SCL/SDA에 1kΩ~10kΩ

참고 (Note): Arduino 5V 보드 사용 시 ZSC31014 VDD가 5.5V 이하인지 확인하세요 . 데이터시트 페이지 6 참조 .

소프트웨어 설정

Arduino IDE 설정

Arduino IDE를 설치합니다 .
새 스케치를 만들고 아래 코드를 붙여넣습니다 .
보드 선택: Arduino Uno/Nano 등
시리얼 모니터: 9600 보드레이트 .

라이브러리

Wire.h: I²C 통신용, Arduino에 기본 포함

Arduino 코드

아래 코드는 ZSC31014의 EEPROM 읽기/쓰기와 센서/온도 데이터 읽기를 Wire 라이브러리를 사용하여 구현하며, I²C 주소는 0x28로 설정됩니다.

#include <Wire.h>

// ZSC31014 I2C 슬레이브 주소 (7비트 주소: 0x28, 데이터시트 페이지 20)
#define ZSC31014_I2C_ADDR 0x28

// 명령 코드 (데이터시트 페이지 37, Table 3.6)
#define CMD_START_CM  0xA0 // Command Mode 진입
#define CMD_START_NOM 0x80 // Normal Operation Mode 복귀
#define CMD_EEPROM_READ_BASE  0x00 // EEPROM 읽기 명령 기본값
#define CMD_EEPROM_WRITE_BASE 0x40 // EEPROM 쓰기 명령 기본값

// 타임아웃: 100ms (I2C 통신 안정성)
#define I2C_TIMEOUT 100

// VDD 제어 핀: 가정 - D2, HIGH=ON, LOW=OFF
#define ZSC_VDD_PIN 2

// 함수 프로토타입
bool zsc31014_power_cycle();  // 전원 사이클링
bool zsc31014_start_cm();     // Command Mode 진입
bool zsc31014_start_nom();    // Normal Operation Mode 복귀
bool zsc31014_read_sensor_data(uint16_t *bridge_data, uint16_t *temp_data, bool temp_res_11bit);  // 센서 데이터 읽기
bool zsc31014_trigger_measurement();  // Sleep Mode에서 측정 트리거
bool zsc31014_read_eeprom(uint8_t word_addr, uint16_t *data);  // 단일 EEPROM 워드 읽기
bool zsc31014_write_eeprom(uint8_t word_addr, uint16_t data);  // 단일 EEPROM 워드 쓰기
bool zsc31014_read_all_eeprom(uint16_t *data_array);  // 전체 EEPROM 읽기
bool zsc31014_write_all_eeprom(uint16_t *data_array); // 전체 EEPROM 쓰기

/**
 * @brief ZSC31014 VDD 전원 OFF/ON (리셋 용도)
 *        데이터시트 페이지 23 (2.3.6 POR): IC 락업 방지
 * @return true 성공
 */
bool zsc31014_power_cycle()
{
  // VDD OFF: 디지털 핀 LOW로 설정
  digitalWrite(ZSC_VDD_PIN, LOW);
  delay(10);  // 최소 10ms OFF 유지 (POR 안정화, 데이터시트 페이지 7 Table 1.3)

  // VDD ON: 디지털 핀 HIGH로 설정
  digitalWrite(ZSC_VDD_PIN, HIGH);
  delay(10);  // ON 후 안정화 대기 (데이터시트 페이지 28 Figure 3.2: Power-Up ~3ms)


  Serial.println("ZSC31014 전원 사이클링 완료 ");
  return true;
}

/**
 * @brief Command Mode 진입
 *        데이터시트 페이지 37: Start_CM (0xA0) + don't care 데이터 2바이트
 * @return true 성공, false 실패
 */
bool zsc31014_start_cm()
{
  // 전원 사이클링: IC 상태 클리어 (데이터시트 페이지 26 3.1)
  if (!zsc31014_power_cycle())
  {
    Serial.println("전원 사이클링 실패 ");
    return false;
  }

  Wire.beginTransmission(ZSC31014_I2C_ADDR);
  Wire.write(CMD_START_CM);
  Wire.write(0x00); // 상위 바이트
  Wire.write(0x00); // 하위 바이트
  if (Wire.endTransmission() != 0)
  {
    Serial.println("Start_CM 실패");
    return false;
  }

  delay(1);  // 명령 완료 대기 (데이터시트: 10us, 페이지 37)

  return true;
}

/**
 * @brief Normal Operation Mode 복귀 및 EEPROM 서명 업데이트
 *        데이터시트 페이지 37: Start_NOM (0x80) + don't care 데이터 2바이트
 * @return true 성공, false 실패
 */
bool zsc31014_start_nom()
{
  Wire.beginTransmission(ZSC31014_I2C_ADDR);
  Wire.write(CMD_START_NOM);
  Wire.write(0x00); // 상위 바이트 (Upper byte)
  Wire.write(0x00); // 하위 바이트 (Lower byte)
  if (Wire.endTransmission() != 0)
  {
    Serial.println("Start_NOM 실패");
    return false;
  }

  delay(15);  // 서명 업데이트 포함 최대 15ms 대기 (데이터시트 페이지 37)
  return true;
}

/**
 * @brief 센서(브리지) 데이터와 온도 데이터 읽기
 *        데이터시트 페이지 33 Figure 3.6: Read_DF3 (8비트) 또는 Read_DF4 (11비트)
 * @param bridge_data 브리지 데이터(14비트) 저장 포인터
 * @param temp_data 온도 데이터(8비트 또는 11비트) 저장 포인터
 * @param temp_res_11bit 온도 해상도 (false: 8비트, true: 11비트)
 * @return true 성공, false 실패
 */
bool zsc31014_read_sensor_data(uint16_t *bridge_data, uint16_t *temp_data, bool temp_res_11bit)
{
  uint8_t byte_count = temp_res_11bit ? 4 : 3;  // Read_DF4 (11비트) 또는 Read_DF3 (8비트)

  Wire.requestFrom(ZSC31014_I2C_ADDR, byte_count);
  if (Wire.available() != byte_count)
  {
    Serial.println("센서 데이터 수신 실패 ");
    return false;
  }

  uint8_t rx_data[4];
  for (uint8_t i = 0; i < byte_count; i++)
  {
    rx_data[i] = Wire.read();
  }

  // 상태 비트 확인 (S[1:0], 데이터시트 페이지 24, Table 2.9)
  uint8_t status_bits = (rx_data[0] >> 6) & 0x03;
  if (status_bits == 0x03)
  {
    Serial.println("진단 오류: EEPROM 무결성 또는 센서 오류");
    return false;
  } else if (status_bits == 0x02)
  {
    Serial.println("경고: Stale 데이터 ");
  }

  // 브리지 데이터 (14비트) 조합
  *bridge_data = ((rx_data[0] & 0x3F) << 8) | rx_data[1];

  // 온도 데이터 조합
  if (byte_count >= 3)
  {
    if (temp_res_11bit)
    {
      // 11비트 온도 데이터
      *temp_data = (rx_data[2] << 3) | ((rx_data[3] >> 5) & 0x07);
    } else
    {
      // 8비트 온도 데이터
      *temp_data = rx_data[2];
    }
  } else
  {
    *temp_data = 0;  // 온도 데이터 요청되지 않음
  }

  Serial.print(" (Bridge Data: 0x");
  Serial.print(*bridge_data, HEX);
  Serial.print(", Temperature Data: 0x");
  Serial.print(*temp_data, HEX);
  Serial.println(")");
  return true;
}

/**
 * @brief Sleep Mode에서 측정 요청 (Write_MR)
 *        데이터시트 페이지 36 Figure 3.9: 빈 쓰기로 깨우기
 * @return true 성공, false 실패
 */
bool zsc31014_trigger_measurement()
{
  uint16_t config_reg;

  // Config_Reg 읽기: 클럭 설정 확인 (워드 0x00, 비트 [10], 데이터시트 페이지 38)
  if (!zsc31014_start_cm() || !zsc31014_read_eeprom(0x00, &config_reg) || !zsc31014_start_nom())
  {
    Serial.println("Config_Reg 읽기 실패 ");
    return false;
  }
  uint8_t clk_4mhz = (config_reg & (1 << 10)) ? 1 : 0;  // 비트 10: 1=4MHz, 0=1MHz

  // Write_MR: 빈 데이터 전송
  Wire.beginTransmission(ZSC31014_I2C_ADDR);
  if (Wire.endTransmission() != 0)
  {
    Serial.println("Write_MR 실패");
    return false;
  }

  // 측정 완료 대기: 데이터시트 페이지 31 Table 3.4-3.5 (4MHz: ~1.5ms, 1MHz: ~6ms)
  delay(clk_4mhz ? 2 : 6);
  return true;
}

/**
 * @brief 특정 EEPROM 워드 읽기 (Command Mode에서 호출 가정)
 *        데이터시트 페이지 37: 읽기 명령 (0x00 + word_addr) + 데이터 수신 (0x5A + 16비트)
 * @param word_addr 워드 주소 (0x00 ~ 0x13)
 * @param data 읽은 16비트 데이터 저장 포인터
 * @return true 성공, false 실패
 */
bool zsc31014_read_eeprom(uint8_t word_addr, uint16_t *data)
{
  if (word_addr > 0x13)
  {
    Serial.print("(Invalid word address: 0x");
    Serial.print(word_addr, HEX);
    Serial.println(")");
    return false;
  }

  // 읽기 명령 전송
  Wire.beginTransmission(ZSC31014_I2C_ADDR);
  Wire.write(CMD_EEPROM_READ_BASE + word_addr);
  Wire.write(0x00); // 상위 바이트
  Wire.write(0x00); // 하위 바이트
  if (Wire.endTransmission() != 0)
  {
    Serial.print("(EEPROM read command failed, word 0x");
    Serial.print(word_addr, HEX);
    Serial.println(")");
    return false;
  }

  // 데이터 수신 (5AHEX + 16비트 데이터)
  Wire.requestFrom(ZSC31014_I2C_ADDR, 3);
  if (Wire.available() != 3)
  {
    Serial.print("(EEPROM data receive failed, word 0x");
    Serial.print(word_addr, HEX);
    Serial.println(")");
    return false;
  }

  uint8_t rx_data[3];
  rx_data[0] = Wire.read(); // 0x5A
  rx_data[1] = Wire.read(); // 데이터 상위 바이트
  rx_data[2] = Wire.read(); // 데이터 하위 바이트

  // 첫 바이트가 0x5A인지 확인
  if (rx_data[0] != 0x5A)
  {
    Serial.print("(EEPROM read response error, word 0x");
    Serial.print(word_addr, HEX);
    Serial.print("): 0x");
    Serial.print(rx_data[0], HEX);
    Serial.println(")");
    return false;
  }

  // 16비트 데이터 조합
  *data = (rx_data[1] << 8) | rx_data[2];
  Serial.print("(Word 0x");
  Serial.print(word_addr, HEX);
  Serial.print(": 0x");
  Serial.print(*data, HEX);
  Serial.println(")");
  return true;
}

/**
 * @brief 특정 EEPROM 워드 쓰기 (Command Mode에서 호출 가정)
 *        데이터시트 페이지 37: 쓰기 명령 (0x40 + word_addr) + 16비트 데이터
 * @param word_addr 워드 주소 (0x00 ~ 0x13)
 * @param data 쓸 16비트 데이터
 * @return true 성공, false 실패
 */
bool zsc31014_write_eeprom(uint8_t word_addr, uint16_t data)
{
  if (word_addr > 0x13)
  {
    Serial.print("(Invalid word address: 0x");
    Serial.print(word_addr, HEX);
    Serial.println(")");
    return false;
  }

  // T_Config(0x10), Osc_Trim(0x11) 쓰기 금지 (데이터시트 페이지 38)
  if (word_addr == 0x10 || word_addr == 0x11)
  {
    Serial.print("(Error: Word 0x");
    Serial.print(word_addr, HEX);
    Serial.println(" is factory-set and write-protected)");
    return false;
  }

  Wire.beginTransmission(ZSC31014_I2C_ADDR);
  Wire.write(CMD_EEPROM_WRITE_BASE + word_addr);
  Wire.write((data >> 8) & 0xFF); // 상위 바이트
  Wire.write(data & 0xFF);        // 하위 바이트
  if (Wire.endTransmission() != 0)
  {
    Serial.print("(EEPROM write failed, word 0x");
    Serial.print(word_addr, HEX);
    Serial.println(")");
    return false;
  }

  delay(10);  // 쓰기 완료 대기 (데이터시트: 10ms, 페이지 37)
  Serial.print("(Wrote 0x");
  Serial.print(data, HEX);
  Serial.print(" to word 0x");
  Serial.print(word_addr, HEX);
  Serial.println(")");
  return true;
}

/**
 * @brief 전체 EEPROM 읽기 (0x00 ~ 0x13)
 *        Command Mode에서 모든 워드 읽기, 중복 진입 방지
 * @param data_array 20개 워드(16비트)를 저장할 배열
 * @return true 성공, false 실패
 */
bool zsc31014_read_all_eeprom(uint16_t *data_array)
{
  // Command Mode 진입
  if (!zsc31014_start_cm())
  {
    Serial.println("Command Mode 진입 실패");
    return false;
  }

  // 워드 0x00 ~ 0x13 읽기
  for (uint8_t word_addr = 0x00; word_addr <= 0x13; word_addr++)
  {
    if (!zsc31014_read_eeprom(word_addr, &data_array[word_addr]))
    {
      zsc31014_start_nom();  // 에러 시 NOM 복귀
      return false;
    }
  }

  // Normal Operation Mode 복귀
  if (!zsc31014_start_nom())
  {
    Serial.println("Normal Operation Mode 복귀 실패");
    return false;
  }

  Serial.println("EEPROM 전체 읽기 완료");
  return true;
}

/**
 * @brief 전체 EEPROM 쓰기 (0x00 ~ 0x13)
 *        Command Mode에서 모든 워드 쓰기, 중복 진입 방지
 * @param data_array 쓸 20개 워드(16비트) 데이터 배열
 * @return true 성공, false 실패
 */
bool zsc31014_write_all_eeprom(uint16_t *data_array)
{
  // Command Mode 진입
  if (!zsc31014_start_cm())
  {
    Serial.println("Command Mode 진입 실패");
    return false;
  }

  // 워드 0x00 ~ 0x13 쓰기
  for (uint8_t word_addr = 0x00; word_addr <= 0x13; word_addr++)
  {
    if (!zsc31014_write_eeprom(word_addr, data_array[word_addr]))
    {
      zsc31014_start_nom();  // 에러 시 NOM 복귀
      return false;
    }
  }

  // Normal Operation Mode 복귀 및 서명 업데이트
  if (!zsc31014_start_nom())
  {
    Serial.println("Normal Operation Mode 복귀 실패 ");
    return false;
  }

  Serial.println("EEPROM 전체 쓰기 완료");
  return true;
}

/**
 * @brief 테스트 함수
 */
void zsc31014_example()
{
  uint16_t eeprom_data[20];  // 0x00 ~ 0x13 워드 저장 배열
  uint16_t bridge_data, temp_data;

  // 초기 전원 사이클링
  if (!zsc31014_power_cycle())
  {
    Serial.println("초기 전원 사이클링 실패");
    return;
  }

  // 전체 EEPROM 읽기
  Serial.println("EEPROM 전체 읽기 시작 ");
  if (zsc31014_read_all_eeprom(eeprom_data))
  {
    Serial.println("EEPROM 전체 읽기 완료 ");
  } else
  {
    Serial.println("EEPROM 전체 읽기 실패");
  }

  // 특정 워드 읽기 (예: 워드 0x01)
  uint16_t single_data;
  Serial.println("워드 0x01 읽기 시작");
  if (zsc31014_start_cm() && zsc31014_read_eeprom(0x01, &single_data) && zsc31014_start_nom())
  {
    Serial.print("(Word 0x01: 0x");
    Serial.print(single_data, HEX);
    Serial.println(")");
  } else
  {
    Serial.println("워드 0x01 읽기 실패");
  }

  // 특정 워드 쓰기 (예: 워드 0x01에 0x0000 쓰기)
  Serial.println("워드 0x01에 0x0000 쓰기 시작");
  if (zsc31014_start_cm() && zsc31014_write_eeprom(0x01, 0x0000) && zsc31014_start_nom())
  {
    Serial.println("워드 0x01 쓰기 완료");
  } else
  {
    Serial.println("워드 0x01 쓰기 실패");
  }

  // 전체 EEPROM 쓰기 예시 (샘플 데이터)
  uint16_t sample_data[20];
  memset(sample_data, 0, sizeof(sample_data)); // 0으로 초기화
  sample_data[0x01] = 0x0004; // I2C, 1MHz, 11비트 온도, Update_Rate=25ms (I2C, 1MHz, 11-bit temp, Update_Rate=25ms)
  sample_data[0x02] = 0x0280; // 슬레이브 주소 0x28
  sample_data[0x0F] = 0x0A80; // PreAmp_Gain=6, A2D_Offset=-1/2 ~ 1/2 (datasheet page 16 Table 2.4)
  Serial.println("EEPROM 전체 쓰기 시작 ");
  if (zsc31014_write_all_eeprom(sample_data))
  {
    Serial.println("EEPROM 전체 쓰기 완료 ");
  } else
  {
    Serial.println("EEPROM 전체 쓰기 실패 ");
  }

  // Sleep Mode에서 센서 데이터와 온도 데이터 읽기
  Serial.println("Sleep Mode에서 센서/온도 데이터 읽기 시작");
  if (zsc31014_trigger_measurement())
  {
    if (zsc31014_read_sensor_data(&bridge_data, &temp_data, true))
    {
      Serial.println("Sleep Mode 데이터 읽기 완료 ");
    } else
    {
      Serial.println("Sleep Mode 데이터 읽기 실패 ");
    }
  } else
  {
    Serial.println("Write_MR 실패 (Write_MR Failed)");
  }

  // Update Mode에서 센서 데이터와 온도 데이터 읽기
  Serial.println("Update Mode에서 센서/온도 데이터 읽기 시작");
  if (zsc31014_read_sensor_data(&bridge_data, &temp_data, true))
  {
    Serial.println("Update Mode 데이터 읽기 완료 ");
  } else
  {
    Serial.println("Update Mode 데이터 읽기 실패");
  }
}

/**
 * @brief Arduino setup 함수
 */
void setup()
{
  // 시리얼 초기화 (디버깅용)
  Serial.begin(9600);
  while (!Serial); // 시리얼 포트 연결 대기

  // I2C 초기화
  Wire.begin();
  Wire.setClock(400000); // 400kHz (데이터시트 페이지 21 Table 2.7 지원)
  Wire.setWireTimeout(I2C_TIMEOUT * 1000, true);  // 타임아웃 100ms 설정 (us 단위)


  // VDD 제어 핀 설정
  pinMode(ZSC_VDD_PIN, OUTPUT);
  digitalWrite(ZSC_VDD_PIN, HIGH);  // 초기 전원 ON

  Serial.println("ZSC31014 Arduino 테스트 시작 ");
  zsc31014_example();  // 테스트 실행
}

/**
 * @brief Arduino loop 함수
 */
void loop()
{
  // 주기적으로 센서 데이터 읽기 (예: 1초마다)
  uint16_t bridge_data, temp_data;
  Serial.println("주기적 센서/온도 데이터 읽기 ");
  if (zsc31014_trigger_measurement())
  {
    if (zsc31014_read_sensor_data(&bridge_data, &temp_data, true))
    {
      Serial.print("(Bridge Data: 0x");
      Serial.print(bridge_data, HEX);
      Serial.print(", Temperature Data: 0x");
      Serial.print(temp_data, HEX);
      Serial.println(")");
    } else
    {
      Serial.println("센서 데이터 읽기 실패");
    }
  } else
  {
    Serial.println("Write_MR 실패 (Write_MR Failed)");
  }
  delay(1000); // 1초 대기 (1-second delay)
}

사용 방법

하드웨어 연결
- ZSC31014를 Arduino에 연결합니다.
- VDD: Arduino 3.3V (권장) 또는 5V.
- VSS: GND.
- SCL: A5, SDA: A4.
- VDD-GND 간 100nF~470nF 커패시터.
- I²C 라인에 1kΩ~10kΩ 풀업 저항.
- VBP/VBN에 차동 센서 연결 .
코드 업로드
- Arduino IDE에서 코드를 복사하여 새 스케치에 붙여넣습니다.
- 보드를 연결하고 업로드합니다.
- 시리얼 모니터를 열어 결과를 확인합니다 (9600 보드레이트) .
동작 확인
- setup()에서 zsc31014_example()이 EEPROM 읽기/쓰기와 센서/온도 데이터 읽기를 실행합니다.
- loop()에서 1초마다 Sleep Mode로 센서 데이터를 읽습니다 .
- 시리얼 모니터에서 출력 확인:
  - EEPROM 워드 값.
  - 브리지 데이터 (14비트)와 온도 데이터 (11비트) .

주의사항

전원 : Arduino 5V 사용 시 ZSC31014 VDD가 5.5V 이하인지 확인하세요 .
POR 후 6ms: Start_CM은 전원 켜짐 후 6ms 이내 실행해야 합니다 .
공장 설정: 워드 0x10 (T_Config), 0x11 (Osc_Trim)은 공장 설정 유지 권장 .
EEPROM 서명: 쓰기 후 Start_NOM 필수, 그렇지 않으면 진단 오류 발생 (S[1:0] = 0x03, 페이지 24) .
Sleep Mode 첫 데이터: 첫 번째 Write_MR은 부정확할 수 있으므로 두 번째 요청 확인 .
I²C 주소: 워드 02HEX 비트 [12:10] = 011이면 주소 고정.
디버깅: 시리얼 모니터로 상태 비트와 통신 오류 확인.

추가 참고

캘리브레이션: 센서 데이터가 부정확하면 워드 03HEX~09HEX (Gain_B, Offset_B 등)를 재설정하세요 .
IDT 소프트웨어: 캘리브레이션 계수 계산에 사용 .
문서 : ZSC31014 Technical Note-Detailed Equations for Calibration Math 요청 .

저작자표시 (새창열림)

'아날로그회로(Analog Circuit) > ADC관련' 카테고리의 다른 글

ZSSC3241 Sensor Signal Conditioner IC Calibration Math(보정식) 상세 분석 (0)	2025.08.09
ZSC31014 Sensor Signal Conditioner IC STM32L432KC에서 I2C통신으로 센서 데이터 읽기 구현 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC STM32L432KC에서 I2C통신으로 EEPROM 데이터 읽기와 쓰기 코드 구현 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC I2C 인터페이스로 센서 데이터 읽기 절차 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC I2C 인터페이스로 EEPROM 읽기 또는 쓰기 절차 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC의 Command Set 및 I2C로 EEPROM 및 센서 데이타 읽기 절차 (0)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC 사양 정리 (1)	2025.08.02
ZSC31014 Sensor Signal Conditioner IC 보정 공식과 파이썬을 이용한 계수 추출 (0)	2025.08.02

회로 설계자의 노트

ZSC31014 Sensor Signal Conditioner IC 아두이노 라이브러리 구현

하드웨어 설정

필요 부품

연결

소프트웨어 설정

Arduino IDE 설정

라이브러리

Arduino 코드

사용 방법

주의사항

추가 참고

'아날로그회로(Analog Circuit) > ADC관련' 카테고리의 다른 글

티스토리툴바

ZSC31014 Sensor Signal Conditioner IC 아두이노 라이브러리 구현

하드웨어 설정

필요 부품

연결

소프트웨어 설정

Arduino IDE 설정

라이브러리

Arduino 코드

사용 방법

주의사항

추가 참고

'아날로그회로(Analog Circuit) > ADC관련' 카테고리의 다른 글

관련글

티스토리툴바
