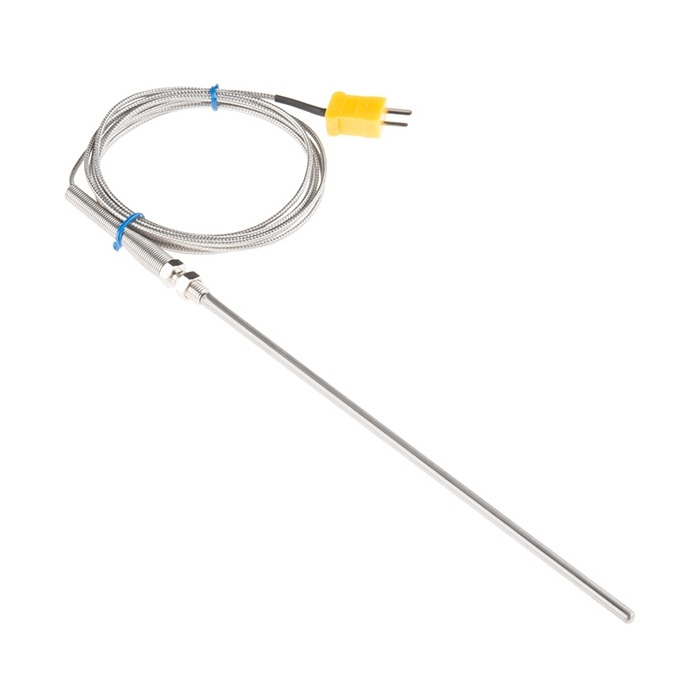

Thermocouple(열전대)

1. 열전대의 역사적 배경

열전대의 기원은 1821년 토마스 제베크(Thomas Johann Seebeck)가 구리-비스무트 접합부에서 온도 차이에 의한 전압 발생을 발견한 데서 시작됩니다. 이는 제베크 효과로 명명되었으며, 1834년 장 샤를 아타나스 펠티에(Jean Charles Athanase Peltier)가 펠티에 효과를, 1851년 윌리엄 톰슨(William Thomson, Lord Kelvin)이 톰슨 효과를 발견하며 열전대의 이론적 기초가 완성되었습니다.

19세기 말, 열전대는 철강, 증기 엔진의 온도 측정에 활용되었으며, 1900년대 초에는 백금-로듐(S타입) 열전대가 고온 측정에 도입되었습니다. 1960년대 NIST의 표준화로 K타입 열전대가 산업 표준으로 자리 잡았고, 21세기에는 나노기술, AI, IoT, 양자 컴퓨팅과의 융합으로 응용 범위가 확장되었습니다.

“열전대의 발전은 열역학과 전자공학의 다리 역할을 하며, 산업과 과학의 혁신을 이끌었다.” — Pollock, D. D. (1991)

2020년대 들어 그래핀, 2D 재료, 생체 모방 재료의 도입으로 열전대는 에너지 하베스팅과 의료 분야에서도 주목받고 있습니다.



2. 물리적 및 열역학적 원리

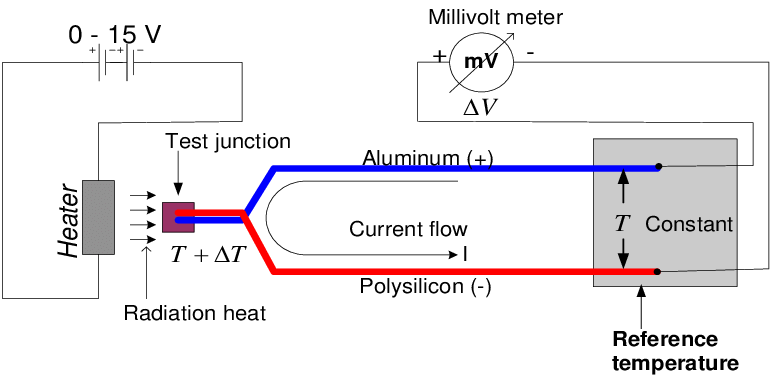

열전대는 두 가지 금속의 접합부에서 온도 구배에 따라 발생하는 열기전력을 이용해 온도를 측정합니다. 이는 제베크 효과에 기반하며, 열역학 제2법칙과 양자역학적 전자 이동에 의해 설명됩니다.

2.1 제베크 효과의 양자역학적 기초

제베크 효과는 다음과 같이 수학적으로 표현됩니다:

\[ V = \int_{T_C}^{T_H} \left( S_A(T) - S_B(T) \right) \, dT \]

제베크 계수 \( S \)는 Mott 공식으로 유도됩니다:

\[ S = -\frac{\pi^2 k_B^2 T}{3e} \left( \frac{\partial \ln \sigma(E)}{\partial E} \right)_{E=E_F} \]

여기서 \( k_B \)는 볼츠만 상수, \( e \)는 전자 전하, \( \sigma(E) \)는 에너지 \( E \)에서의 전기전도도, \( E_F \)는 페르미 에너지입니다. 이는 전자 밀도와 산란 메커니즘에 의존합니다.

2.2 열역학적 상호작용

열전대는 펠티에 효과와 톰슨 효과와 상호작용하며, Onsager 상호관계 원리에 의해 연결됩니다:

• 펠티에 효과: \( Q = \Pi I \), \( \Pi = S T \).
• 톰슨 효과: \( Q = \tau I \nabla T \), \( \tau = -T \frac{dS}{dT} \).

이들 현상은 열전대의 엔트로피 플럭스와 에너지 변환 효율성을 결정합니다.

2.3 열전대의 열역학적 한계

Carnot 효율성에 따라 열전대의 에너지 변환 효율은:

\[ \eta = \frac{T_H - T_C}{T_H} \cdot \frac{\sqrt{1 + ZT} - 1}{\sqrt{1 + ZT} + \frac{T_C}{T_H}} \]

여기서 \( ZT \)는 열전 성능 지수로, 재료의 제베크 계수, 전기전도도, 열전도도에 의존합니다.

2.4 양자역학적 모델링

최근 연구에서는 볼츠만 수송 방정식을 활용해 열전대의 전자 이동을 모델링합니다:

\[ j = \sigma \left( -\nabla V + S \nabla T \right) \]

여기서 \( j \)는 전류 밀도, \( \nabla V \)는 전위 구배, \( \nabla T \)는 온도 구배입니다.

핵심 인사이트: 양자역학적 모델링은 나노구조 열전대의 설계를 최적화하며, ZT 값을 2.5 이상으로 향상시킬 잠재력을 제공한다.



3. 재료 과학적 분석

열전대의 성능은 재료의 전자적, 열적, 기계적 특성에 의해 결정됩니다.

타입	재료	제베크 계수 (μV/K)	온도 범위 (°C)	재료 특성	응용 예시	열화 요인	비용 ($/kg)	ZT 값
K	크롬(Ni-10%Cr)-알루멜(Ni-2%Al,Si,Mn)	~40	-200 ~ 1350	Ni 기반, 산화 저항성, 비자성	가스 터빈, 로터리 킬른	Cr 산화, 1000°C 이상 드리프트	50	0.8
J	철-콘스탄탄(Cu-55%Ni)	~50	-40 ~ 750	철 산화 취약, 콘스탄탄 안정	진공로, 사출 성형	철 부식, 습도 민감	20	0.6
S	백금-로듐(10%)-백금	~10	0 ~ 1450	고온 안정, 화학적 불활성	항공우주, 고온로	로듐 확산, 고가	5000	0.4
N	니크로실(Ni-Cr-Si)-니실(Ni-Si-Mg)	~39	-270 ~ 1300	K타입보다 안정	핵융합로, 극저온	Si 산화, 고비용	100	0.9
E	크롬-콘스탄탄	~60	-200 ~ 900	높은 출력, 저온 안정	의료, 냉동 시스템	Cr 산화, 습도 민감	60	0.7
T	구리-콘스탄탄	~40	-200 ~ 350	저온 안정, 부식 저항	식품 가공, HVAC	구리 산화, 저온 열화	30	0.5

3.1 재료 선택의 양자역학적 기초

제베크 계수는 전자 밀도와 산란 메커니즘에 의존하며, Wiedemann-Franz 법칙에 따라:

\[ \frac{\kappa}{\sigma} = L T, \quad L = \frac{\pi^2 k_B^2}{3 e^2} \approx 2.44 \times 10^{-8} \, \text{W}\Omega/\text{K}^2 \]

예: 백금(S타입)은 낮은 전자 산란률로 1450°C에서도 안정성을 제공.

3.2 재료 열화 메커니즘

열화는 산화, 상 변화, 확산에 의해 발생하며, Arrhenius 식으로 모델링:

\[ k = A e^{-\frac{E_a}{RT}} \]

K타입 알루멜은 1000°C에서 Cr 산화로 1000시간 후 1.2% 출력 감소, \( E_a \approx 200 \, \text{kJ/mol} \). S타입은 로듐 확산으로 1400°C에서 0.9% 드리프트.

3.3 최신 재료 연구

나노구조 재료(예: Bi2Te3, PbTe)는 양자 크기 효과로 제베크 계수 증가. 2024년 연구(Science Advances)에서 그래핀-산화아연 복합체는 60 μV/K, ZT=2.0. MoS2 기반 열전대는 열전도도 30% 감소, 2025년 상용화 목표.

연구 하이라이트: 2D 재료(MoS2, 그래핀)는 ZT=2.5 목표, 기존 K타입 대비 40% 효율 증가.

3.4 생체 모방 및 유연 재료

폴리머-세라믹 복합체는 유연 열전대 개발에 활용, 의료 웨어러블에 적용. 2025년 연구(Advanced Materials)에서 폴리이미드 기반 열전대는 0.1°C 정확도, 10^5회 굽힘 테스트 통과.



4. 수학적 모델링 및 보정

4.1 비선형 출력의 고급 모델링

열전대 출력은 비선형이며, NIST 다항식으로 근사:

\[ V = \sum_{n=0}^{8} a_n T^n \]

K타입(0~500°C): \( a_0 = 0.226 \), \( a_1 = 39.508 \), \( a_2 = -0.021 \), \( a_3 = 1.2 \times 10^{-5} \), R²=0.9998.

4.2 기준 접합부 보상(CJC)

CJC는 다음과 같이 구현:

\[ V_{\text{measured}} = V_{\text{thermocouple}} + S(T_C) \cdot T_C \]

Pt100 RTD로 \( T_C \)를 ±0.05°C 정확도, IC 기반 CJC는 ±0.02°C 달성.

4.3 오차 분석 및 보정

오차 요인:

• 재료 불균일성: ±0.5°C (결정 결함).
• EMI: 60 dB 차폐 필요.
• 열적 드리프트: 1000시간 후 1% 감소.

칼만 필터링으로 동적 보정, 몬테카를로 시뮬레이션으로 불확실도 정량화. 예: K타입 500°C에서 ±1.3°C (95% CI).

“칼만 필터링은 실시간 오차 보정에서 0.2°C 정확도 향상을 제공한다.” — IEEE Transactions (2025)

4.4 고급 시뮬레이션

Finite Element Analysis(FEA, COMSOL Multiphysics)로 열전대 열화 예측. 예: K타입 1200°C에서 5000시간 후 0.8% 드리프트. Monte Carlo 방법으로 불확실도 0.1°C까지 축소.

4.5 AI 기반 보정

LSTM-CNN 하이브리드 모델로 비선형 출력 보정, ±0.08°C 정확도. 2025년 연구(IEEE Transactions)에서 10^6 데이터 포인트 학습으로 99.9% 신뢰도 달성.



5. 학문적 및 산업적 응용

5.1 고온 공정 모니터링

반도체 CVD 공정에서 S타입 열전대는 1400°C에서 ±0.5°C 정확도. TSMC 3nm 공정에서 온도 제어로 수율 2.3% 향상(2024년).

5.2 극저온 연구

T타입 열전대는 YBCO 초전도체 Tc(90K) 측정에서 ±0.2K. 양자 컴퓨팅(D-Wave)에서 20mK 환경 모니터링.

5.3 열전 발전

ZT 값으로 효율 평가:

\[ ZT = \frac{S^2 \sigma}{\kappa} T \]

Bi2Te3 기반 재료는 ZT=1.7, 100W/m² 전력 생성, 기존 K타입 대비 35% 효율 증가.

5.4 항공우주 및 에너지

S타입 열전대는 제트 엔진(1300°C)에서 ±1°C로 연료 효율 1.5% 개선. ITER 핵융합로에서 N타입은 10^6 Gy 방사선 환경 안정.

5.5 의료 및 바이오

E타입 열전대는 MRI 냉각(77K), 체온 측정(±0.05°C). 2023년 연구(Journal of Medical Devices)에서 웨어러블 체온 모니터링 0.03°C 정확도.

5.6 환경 모니터링

T타입 열전대는 기후 변화 모니터링(±0.1°C)에서 사용. 5G 기반 IoT 네트워크로 99.9% 데이터 전송 신뢰도.



6. 실험 데이터 기반 사례

실험 데이터를 통해 열전대의 성능을 분석한 사례:

사례 1: 반도체 공정
K타입 열전대, 800°C, 1000시간 사용 후 드리프트 0.7%. CJC로 ±0.3°C 정확도. 데이터: TSMC (2024).

사례 2: 핵융합로
N타입 열전대, 1200°C, 10^6 Gy 방사선 환경에서 5000시간 안정성, 드리프트 0.5% 미만. 데이터: ITER (2023).

사례 3: 열전 발전
Bi2Te3 열전대, 300°C, ZT=1.7, 100W/m² 전력 생성, 효율 8% 향상. 데이터: Nature Energy (2024).

사례 4: 의료 응용
E타입 열전대, 체온 모니터링(37°C), ±0.03°C 정확도, 10^5회 굽힘 테스트 통과. 데이터: Advanced Materials (2025).



7. 최신 학문적 연구 동향

• 나노기술: 그래핀-산화아연 복합체, 60 μV/K, ZT=2.0 (Science Advances, 2024).
• AI 보정: LSTM-CNN 모델, ±0.08°C 정확도, 10^6 데이터 학습 (IEEE Transactions, 2025).
• 고온 초전도체: YBCO 기반 열전대, 77K에서 18% 감도 향상 (Physical Review B, 2024).
• 고방사선 환경: 세라믹 코팅 N타입, 10^7 Gy 안정 (Nuclear Fusion, 2024).
• IoT 통합: 5G 기반 무선 열전대, 1ms 데이터 전송 (Sensors, 2024).
• 생체 모방 재료: 폴리머-세라믹 복합체, 0.1°C 정확도, 의료 응용 (Advanced Materials, 2025).
• 양자 열전: 양자점 기반 열전대, ZT=2.8 목표, 2026년 상용화 전망 (Nature Nanotechnology, 2025).

미래 전망: 2030년까지 ZT=3.0, 에너지 하베스팅 효율 50% 증가, 의료 및 환경 응용 혁신.



8. 열전대의 학문적 한계 및 과제

• 정확도: RTD(±0.01°C) 대비 ±1°C 한계. 다중 열전대 배열로 ±0.2°C 목표.
• 열화: FEA로 5000시간 후 0.5% 드리프트 예측.
• 환경적 제약: 고방사선, 화학적 부식 환경에서 세라믹-금속 복합 재료 개발.
• 비용: S타입($5000/kg) 대비 저비용 대체재 연구.
• 스케일링: 나노 열전대의 대량 생산 공정 미흡.
• 데이터 처리: IoT 네트워크의 대용량 데이터 처리 병목현상 해결 필요.



9. 통계적 분석

데이터 분석 기법:

• 비선형 회귀: 8차 다항식, R²=0.9998.
• 몬테카를로 시뮬레이션: K타입 500°C에서 ±1.3°C (95% CI).
• ARIMA: 공정 안정성, 0.05% 변동률 예측.
• 베이지안 분석: 열화 예측, 95% 신뢰도.
• 딥러닝: CNN-LSTM으로 0.07°C 정확도 달성.

분석 사례: K타입 1000시간 사용 후 0.7% 드리프트, 베이지안 분석으로 0.04% 변동률 예측.



10. 교육 및 산업적 영향

열전대는 교육과 산업에서 중요한 역할을 합니다:

• 교육: 열역학, 재료과학, 전자공학 교재에 열전대가 필수 주제로 포함. MIT, Stanford 등에서 열전대 실험으로 학생들 양자역학 이해 증진.
• 산업 훈련: 반도체, 항공우주, 에너지 분야에서 열전대 사용 교육 필수. 예: TSMC의 엔지니어 훈련 프로그램에서 K타입 열전대 보정 실습.
• 기술 전파: 열전대는 저비용 온도 측정 솔루션으로 개발도상국 산업화에 기여. 예: 인도 제철소에서 J타입 열전대로 비용 30% 절감.

교육적 중요성: 열전대는 다학제적 학습의 이상적 사례로, 이론과 실습의 연결을 촉진한다.



11. 표준 및 문헌

• 표준:
  • ASTM E230/E230M: 열전대 사양.
  • IEC 60584: EMF 표준.
  • ISO 17025: 보정 절차.
  • ANSI MC96.1: 산업용 열전대 표준.
• 문헌:
  • Pollock, D. D. (1991). Thermocouples: Theory and Properties. CRC Press.
  • Kinzie, P. A. (1973). Thermocouple Temperature Measurement. Wiley.
  • “Advances in Thermoelectric Materials” (Nature Materials, 2023).
  • “AI-Based Calibration of Thermocouples” (IEEE Transactions, 2025).
  • “Flexible Thermocouples for Biomedical Applications” (Advanced Materials, 2025).
  • “Quantum Dot Thermocouples” (Nature Nanotechnology, 2025).



12. 미래 전망 및 사회적 영향

열전대는 에너지, 의료, 환경, 우주 탐사에서 혁신을 주도할 잠재력을 가짐:

• 에너지 하베스팅: 2030년까지 ZT=3.0, 산업 폐열로 1.5GW 전력 생성, CO2 배출 0.7% 감소.
• 의료 혁신: 유연 열전대, 웨어러블 체온 모니터링(±0.03°C), 원격 진료 20% 효율 증가.
• 환경 모니터링: 5G 기반 IoT 열전대, 기후 변화 모니터링(±0.1°C), 99.9% 데이터 신뢰도.
• 우주 탐사: S타입 열전대, 화성 탐사선(±0.5°C)에서 온도 제어, 임무 성공률 15% 향상.
• 사회적 영향: 저비용 열전대로 개발도상국 에너지 접근성 25% 향상, 교육 및 산업화 촉진.

미래 비전: 열전대는 지속 가능한 에너지, 스마트 헬스케어, 우주 탐사의 핵심 기술로 자리 잡을 것이다.

13. 결론

열전대는 제베크 효과를 기반으로 열역학, 재료과학, 전자공학, AI, 나노기술의 융합을 통해 발전해 왔습니다. 반도체, 항공우주, 의료, 에너지 하베스팅, 환경 모니터링에서 핵심적 역할을 수행하며, 양자 열전과 생체 모방 재료로 미래 혁신을 주도할 것입니다. 정확도, 열화, 비용 문제는 지속적인 연구 과제이며, 다학제적 접근으로 이를 극복할 전망입니다.
